Je Backroad AL in een mum van tijd klaar voor gebruik

Het pakket is geleverd en je wilt je nieuwe fiets zo snel mogelijk testen? Met het juiste gereedschap is het opbouwen van je Backroad AL zo gepiept. Hier zie je stap voor stap wat je nodig hebt en hoe de montage in zijn werk gaat.

We hebben jouw toestemming nodig om het aanbod van YouTube weer te geven.

Wij maken gebruik van een service van een andere aanbieder om het aanbod van bijvoorbeeld YouTube weer te geven. Deze service kan gegevens over je activiteiten verzamelen. Lees de details en ga akkoord met het gebruik van deze service om de inhoud te kunnen bekijken.

Het gereedschap

Dit heb je nodig

kniptang of schaar
binnenzeskantsleutel (8, 6, 5, 4 mm)
momentsleutel met bitjes (8, 6, 5, 4 mm)
15 mm steeksleutel (bij pedalen zonder binnenzeskant)
vet (montage- of lagervet)

Beste prijs in 30 dagen*: € 46,72 (0%)

Goed beoordeeld

€ 9,10

Beste prijs in 30 dagen*: € 9,10 (0%)

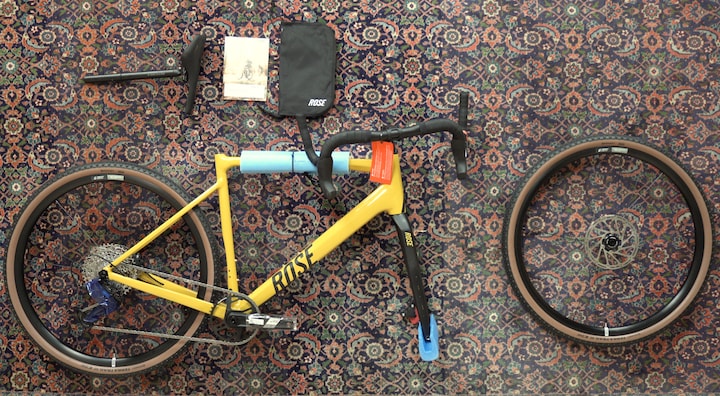

Stap 1: Uitpakken

Open de doos, haal de onderdelen eruit en pak de handleiding erbij. In de handleiding vind je instructies voor de montage en de vereiste aanhaalmomenten.
Zet de fiets in een standaard of vraag iemand om de fiets vast te houden.
Verwijder het verpakkingsmateriaal. Gebruik voor de kabelbinders een kniptang of schaar.
Verwijder het elastiekje van de remhendel. Laat de rode transportbeveiliging tussen de remblokken zitten totdat het wiel is gemonteerd.

ROSE Backroad Unboxing 16x9 korrektur jpg

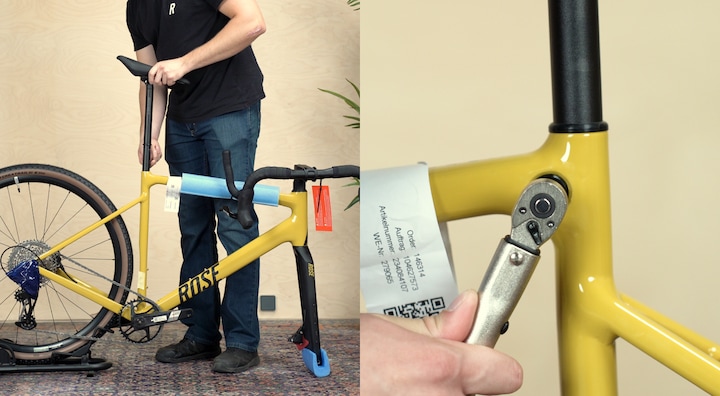

Stap 2: Zadelpen monteren

Steek de zadelpen in de zitbuis totdat de markering voor de minimale insteekdiepte niet meer zichtbaar is.
Zet hem vast met de klemschroef aan de bovenbuis. Gebruik hiervoor de momentsleutel en stel deze in op 4,5 Nm. Zodra de kop van de momentsleutel tijdens het vastdraaien meegeeft, is het aanhaalmoment bereikt.
Als je een montagestandaard hebt, kun je de fiets nu aan de zadelpen in de standaard vastklemmen.

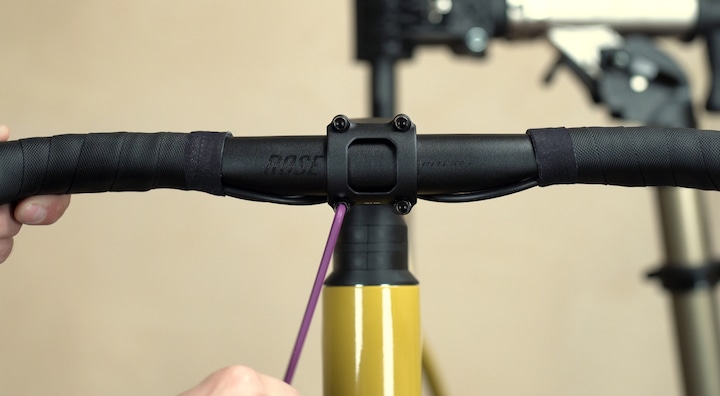

Stap 3: Stuur vastzetten

Houd de voorvork met één hand vast en draai de stuurpen totdat deze uitgelijnd is met de vork.
Beweeg het stuur omhoog. Later zul je deze nog uitlijnen.
Draai de stuurklemschroeven op de stuurpen iets aan om het stuur vast te zetten. De bovenste twee van de vier schroeven moeten altijd volledig vastgedraaid zijn (No-Gap-markering).

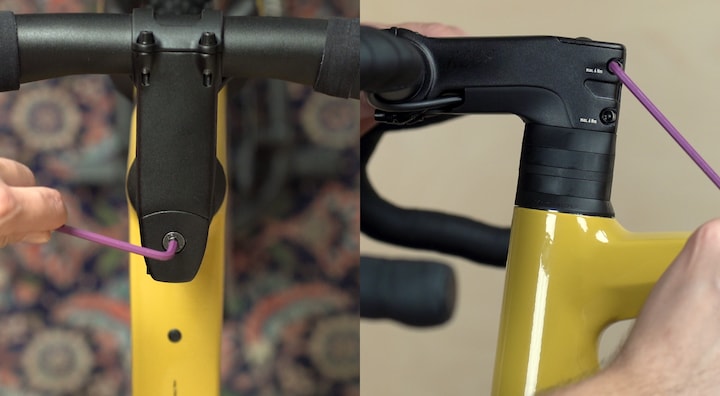

Stap 4: Balhoofdstel instellen

Verwijder de stofkap van de balhoofdschroef. Via deze schroef stel je de speling van het balhoofdstel in.
Draai de schroef licht aan. Zo vast, dat de voorvork kan worden gedraaid zonder wrijving, maar zonder zijdelingse speling.
Nu kun je de stuurpen licht aandraaien met de klemschroeven aan de zijkant om hem vast te zetten.
Plaats vervolgens de stofkap terug.

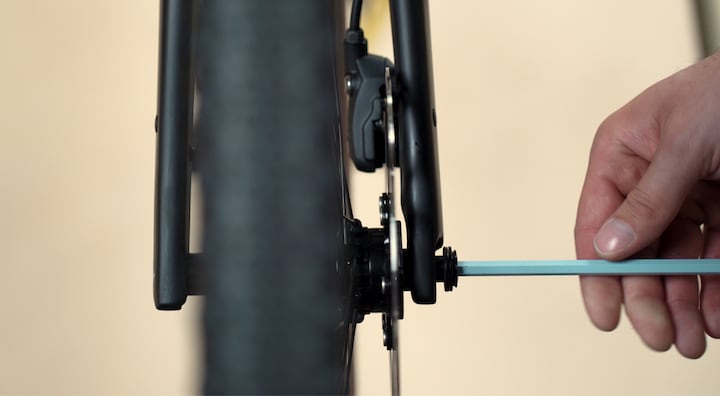

Stap 5: Wiel monteren

Draai met een 6 mm binnenzeskantsleutel de steekas los, trek hem uit de voorvork en houd hem binnen handbereik.
Trek de rode transportbeveiliging uit de remklauw en bewaar deze voor later transport.
Plaats het voorwiel van onderaf in de voorvork. De remschijf moet tussen de remblokken zitten en de naaf tussen de uitvaleinden van de voorvork. Raak de remschijf niet aan met je vingers.

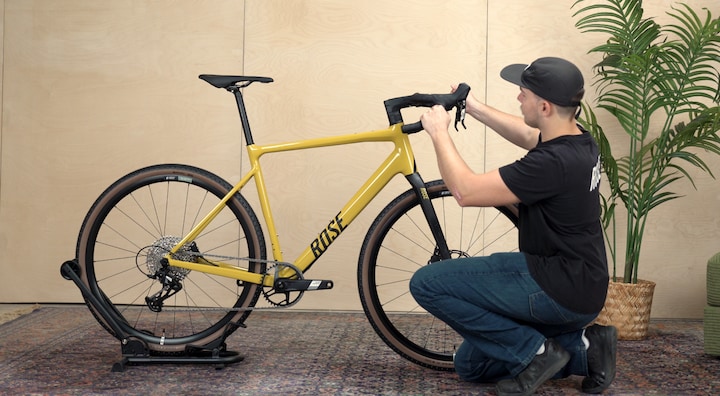

Stap 6: Stuur en stuurpen uitlijnen

Haal de fiets uit de montagestandaard en plaats hem horizontaal op de grond.
Stel de hoek van het stuur zo in dat de stuurdoppen in een hoek van 90° ten opzichte van de grond staan.
Draai de schroeven van de stuurklemming vast met 6 Nm. De bovenste schroeven moeten altijd volledig vastgedraaid zijn zodat er geen gleuf zichtbaar is.

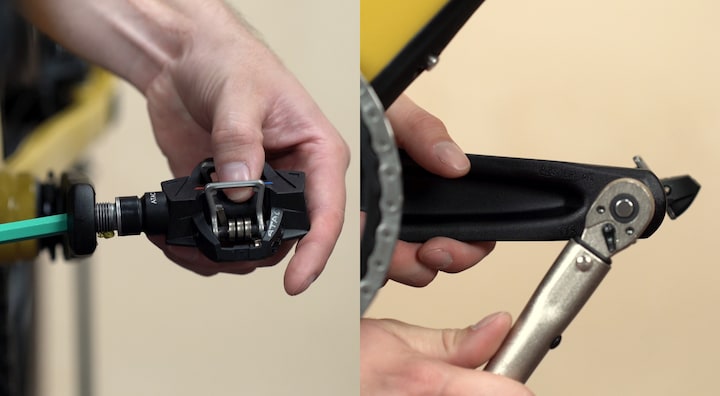

Stap 7: Pedalen monteren

Controleer de opschriften (meestal gedrukt) op de pedaalzijden, neem het linkerpedaal en smeer de schroefdraad van het pedaal in met vet.
Steek een 8 mm binnenzeskantsleutel vanaf de achterkant door de crankarm, plaats de as van het pedaal op de sleutel en draai hem pedaal vast door hem met de klok mee te draaien.
Herhaal dit proces met het rechterpedaal. Let op, hierbij draai je het pedaal tegen de klok in vast.
Draai beide pedalen vast met 35 Nm. Gebruik hiervoor de omschakelfunctie op je momentsleutel.
Let op: Sommige pedalen hebben alleen een bevestigingsmogelijkheid aan de buitenkant voor een 15 mm steeksleutel. Hierdoor verandert de kijkhoek op de schroefrichting dienovereenkomstig.

Stap 8: Zadel instellen

Ga met fietsschoenen aan op je fiets zitten en test de zithoogte. Met het pedaal omlaag mag de knie slechts licht gebogen zijn.
Pas de zithoogte aan via de insteekdiepte van de zadelpen en draai deze vervolgens weer vast met 4,5 Nm.
Pas indien nodig de hoek en de positie van het zadel aan. Draai hiervoor de klemschroef op de kop van de zadelpen ongeveer 2-4 slagen los. Het zadel moet horizontaal staan of minimaal naar voren hellen. Let bij het verschuiven naar voren of achteren ook op de limieten die op de zadelrails zijn gedrukt.
Draai vervolgens de zadelklemschroef weer vast met 12 Nm.

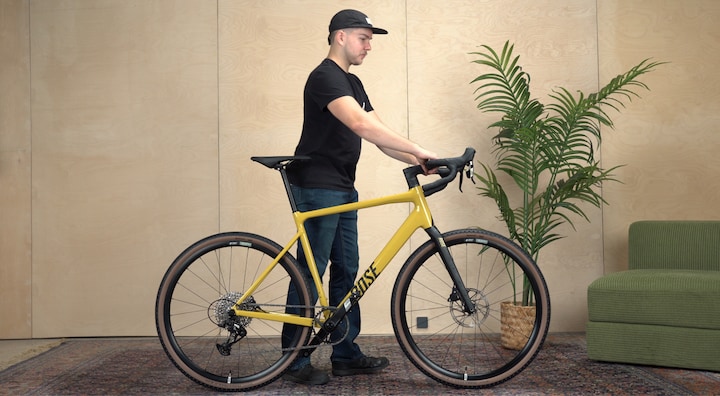

Je Backroad AL is nu klaar voor gebruik. Veel plezier bij je eerste proefrit. In het magazine op onze website vind je meer handige tutorials. Als je vragen hebt, helpt ons serviceteam je ook graag verder.
